C19010 er en højtydende kobber-nikkel-siliciumlegering leveret af Shanghai Xinye Metal Material Co., Ltd. Præcist legeret med nikkel (Ni), silicium (Si) og fosfor (P), hvilket giver dette materiale en ekseptionel kombination af høj styrke, elasticitet og fremragende elektrisk ledningsevne det er vidt anerkendt for sin fremragende modstandsdygtighed over for spændingsrelaksation og spændingskorrosion, hvilket gør det til det ideelle materiale til avancerede elektriske komponenter og automobilapplikationer.
💡 Opgraderingsanbefaling: Hvis din applikation kræver endnu højere styrke og ydeevne, anbefaler vi varmt C7025 , som fungerer som en omfattende opgraderet alternativ til C19010.
Sammenligning af kerne-kemiske elementer mellem C19010 og den opgraderede C7025 (ASTM-standarder):
| Legering (ASTM) | Kobber (Cu) | Nickel (Ni) | Silicium (Si) | Fosfor (P) | Andre |
|---|---|---|---|---|---|
| C19010 | Balance | 0,8 – 1,8 % | 0,15 – 0,35 % | 0,01 – 0,05 % | - |
| C70250 (C7025) | Balance | 2,2 – 4,2 % | 0,25 – 1,2 % | - | Mg: 0,05 – 0,30 % | Zn: ≤ 1,0 % |
Detaljeret gennemgang af hårdhed, trækstyrke og forlængelse for forskellige tempereringer:
| Temperament | Hårdhed (HV) | Trækprøve | ||
|---|---|---|---|---|
| Trækstyrke Rm (MPa) | Flydegrænse Rp0,2 (MPa) | Udstrækning A50 (%) | ||
| C19010 mekaniske egenskaber | ||||
| TM02 | 120 – 155 | 410 – 490 | ≥ 320 | ≥ 14 |
| TM04 | 145 – 175 | 490 – 550 | ≥ 410 | ≥ 11 |
| TM08 (R580) | 170 – 200 | 580 – 650 | ≥ 540 | ≥ 8 |
| C7025-opgraderingsalternativ (til reference) | ||||
| TM02 | 190 – 240 | 655 – 780 | ≥ 585 | ≥ 8 |
| TM06 | 250 – 290 | 800 – 880 | ≥ 780 | ≥ 1 |
| Ejendom | Metriske enheder | Engelsk / andre enheder |
|---|---|---|
| Elektrisk ledningsevne | 31 MS/m | 53 %IACS (typisk: 50 %IACS) |
| Termisk ledningsevne | 250 W/(m·K) | 144 Btu·ft/(ft²·h·°F) |
| Koefficient for termiske udvidelser | 16,8 × 10⁻⁶/K (0 til 300 °C) | 9,3 × 10⁻⁶/°F |
| Tæthed | 8,89 g/cm³ | 0,321 lb/in³ |
| Elasticitetsmodul | 127 GPa | 18.400 ksi |
C19010 anvendes bredt inden for bilindustrien og elektroteknikken:

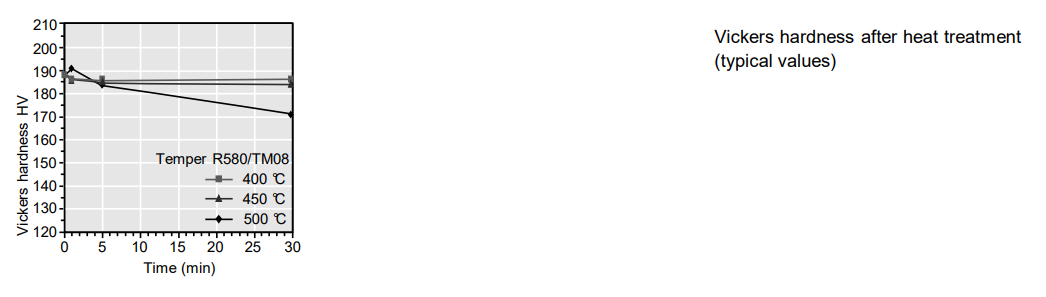

1. Blødningsbestandighed ved høje temperaturer
Efter varmebehandling (f.eks. R580/TM08-tempering) viser C19010 en fremragende blødningsbestandighed. Ved udsættelse for højtemperaturmiljøer på 400 °C, 450 °C og 500 °C i op til 30 minutter bibeholder den meget stabile Vickers-hårdhedsværdier.

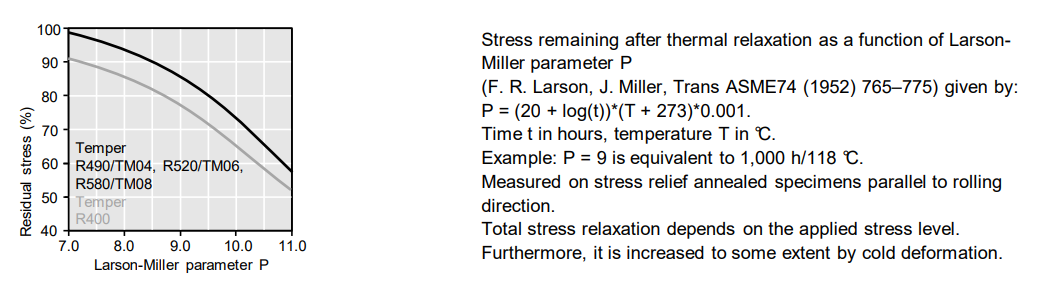

2. Fremragende spændingsrelaksationsbestandighed
Beregnet via Larson-Miller-parametren på glødede prøver parallelt med valseretningen viser C19010 en bemærkelsesværdig høj restspændingsbevarelse. Selv under langvarige, højtemperaturbetingelser bibeholder den pålidelig fjederkraft og kontakttryk, hvilket gør den uundværlig for præcisionsfjedre og automobilterminaler med høj pålidelighed.
EN
